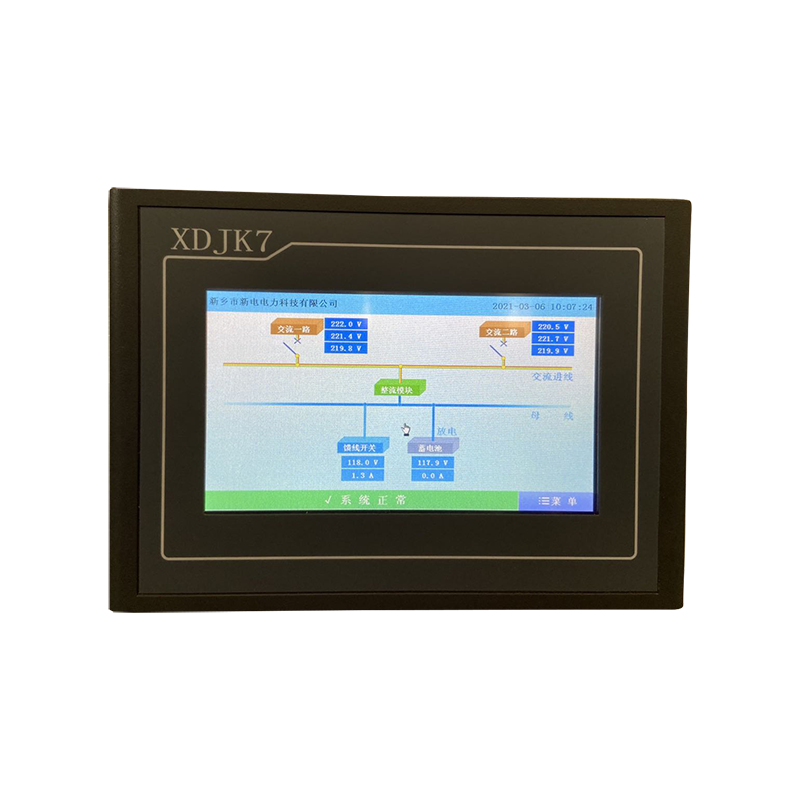

電源監控系統是整個直流系統的控制、管理中心；監控系統的主要任務是：對系統中各功能管理單元和蓄電池進行長期自動監測、采集系統中的各項運行參數和狀態、根據測量數據及運行狀態實時進行處理，并以此為依據對系統進行控制，實現電源系統的全自動精確管理，從而提高電源系統的可靠性,保證其工作的連續性、安全性和可靠性。產品特點監控器是由人機界面、控制驅動、智能采集模塊、執行單元等組成?？杀O(jiān)測母線電源電氣參數、所有開關狀態，并具有就地報警及故障記錄功能?？赏ㄟ^(guò)對數據的采集、運算及處理，可自動完成多路電源的切換、保護等控制，還可以實時進行數據查詢、參數設置、告警保護等功能。通過后臺RS485可直接接入變電站自動一體化電源系統。操作簡單，使用方便。支持IEC61850標準，實現系統的無縫連接。提供RS232/RS485通訊接口，Modbus. T規約。技術參數供電電壓：24V DC顯示屏：TFT液晶顯示，LED背光，800*480分辨率，電阻式觸摸屏硬件接口：USB、RS485工作溫度：0℃~50℃工作濕度：10%~90%防護等級：IP65（前面板）電磁兼容：工業三級FCC認證： FART15CE認證：EN55022 EN55024

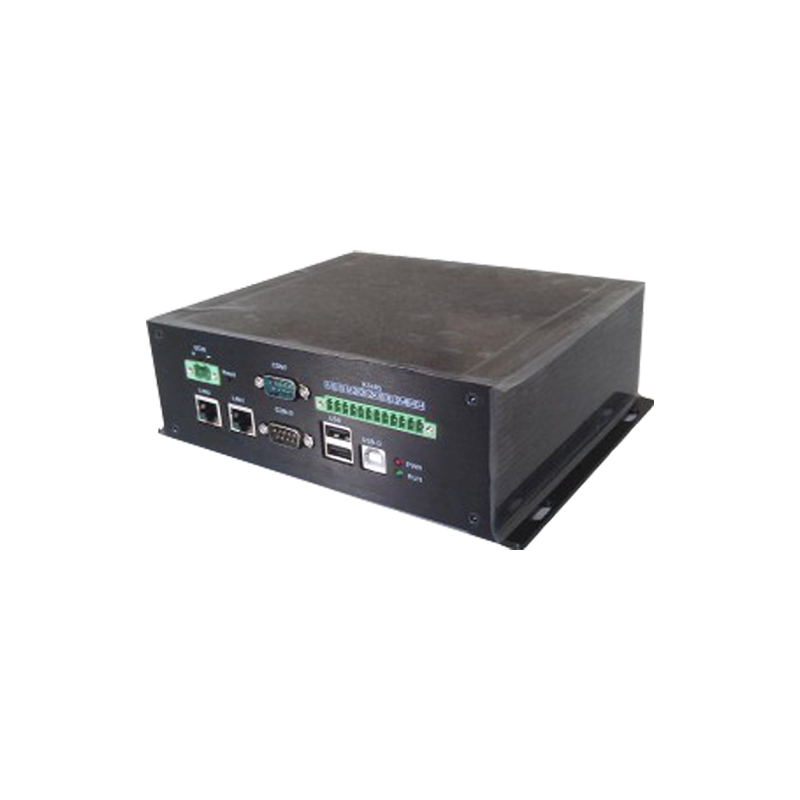

系列通信轉換器（板）是在結合國內外實際情況，總結國內外先進的變電站計算機監控系統和微電網系統優點的基礎上設計的。產品特點1）采用先進的工業級芯片，電氣隔離和電磁屏蔽設計，符合國際標準，所有通信口防雷擊設計，提供 2500 VDC 浪涌保護，裝置的硬件系統具有極高的抗干擾能力和工作可靠性；2）主要芯片采用貼裝技術，電路板采用四層板設計，提高了穩定性；3）CPU 采用工業級的 ARM9，速率達到 200MIPS，性能穩定、組態靈活，擴充和升級的潛力大，增強了系統的處理能力和可擴展性；4）多樣靈活的通信接口：提供 4 個異步串行口， 2 個以太網接口，為裝置接入及與上級主站系統提供充足的通信方式選擇；5）豐富的規約庫，支持目前常見的通信規約，規約庫采用動態庫設計，可以根據實際情況進行方便地?cái)U(kuò)展；6）可以通過 USB 口或者 RS232 口進行維護調試；7）同時支持傳統規約到 MMS 和 GOOSE 的轉換。主要技術指標設計數據容量YC≤512 個YX≤512 個YK≤64 個傳送數據速度指標YX 變位≤0.5 秒YC 變化≤0.5 秒YK 返?！? 秒全數據刷新≤10 秒支持 SNTP 對時。支持異步串口多達 4 個，速率zui高可達 115.2kbps。支持2個以太網口（屏蔽雙絞線 ）。通信距離100m單段，可通過適當手段進行延長通信速率10/100Mbps功率損耗在額定負載下裝置所消耗的功率交流應不大于 15VA，直流應不大于 15W

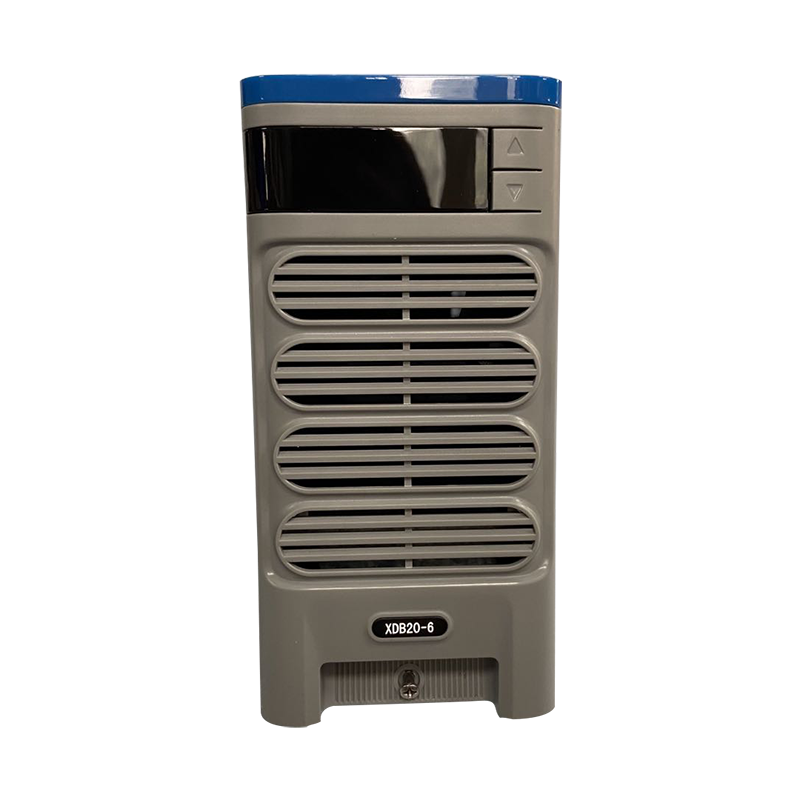

XDB10-6、XDA10-6、XDA20-6、XDB20-6電源模塊：功率級采用世界先進技術---------變頻自然諧振軟開關技術；控制上采用智能控制技術；功率器件一律使用進口器件；產品具有性能穩定、可靠性高、輸出指標好等特點。電源模塊技術指標交流輸入三相輸入額定電壓：380V，50HZ。電壓變化范圍：323VAC-456VAC。頻率變化范圍：50HZ±10%。直流輸出輸出額定值： 10A/234V （XDB10-6）             10A/117V （XDA10-6）20A/117V （XDA20-6）             20A/234V （XDB20-6）             電壓調節范圍：194V-286V（XDB10-6、XDB20-6）              97V-143V （XDA10-6、XDA20-6）         輸出限流范圍：10%-110%×額定電流穩壓精度：≤0.5%穩流精度：≤1%紋波系數：≤0.5%（峰峰值/2）轉換效率：在額定輸入電壓、額定輸出電壓，滿載以上效率>90%，zui高效率>92%。動態響應：在負載25%-50%-25%,50%-75%-50%變化下，超調≤±5%可聞噪聲：模塊≤55db 系統≤60db工作環境溫度：-10℃ -- 40℃絕緣特性絕緣電阻：正常大氣壓，相對濕度＜90%，無冷凝條件下，試驗電壓為1000VDC時，初級對次級、初級對保護地和次級對保護地之間的絕緣電阻≥10MW絕緣強度：初級對次級應能承受50Hz、2500VAC耐壓1分鐘，穩態漏電流≤25mA，無擊穿或飛弧現象；或者直流2800Vdc耐壓1分鐘，穩態漏電流≤1mA，無擊穿或飛弧現象；初級對保護地應能承受50Hz、2500VAC耐壓1分鐘，穩態漏電流≤25mA，無擊穿或飛弧現象；或者直流2800Vdc耐壓1分鐘，穩態漏電流≤1mA，無擊穿或飛弧現象；次級對保護地應能承受50Hz、2500VAC耐壓1分鐘，穩態漏電流≤25mA，無擊穿或飛弧現象；或者直流2800Vdc耐壓1分鐘，穩態漏電流≤1mA，無擊穿或飛弧現象；通訊對地打耐壓時，必須將模塊內部氣體放電管去掉，應能承受500Vdc耐壓1分鐘，穩態漏電流≤1mA，無擊穿或飛弧現象。模塊通信功能遙測：將模塊輸出電壓，輸出電流等，在主監控下顯示。遙信：將模塊工作狀態（保護/故障/正常）信號傳遞給主監控。遙控：可通過監控單元實現本機的開關機、電池管理功能。結構外型表：模塊外形尺寸與重量模塊型號D/MMW/MMH/MMM/KGXDA10-6316881783.5XDB10-6316881784XDA20-6316881784XDB20-6415881786

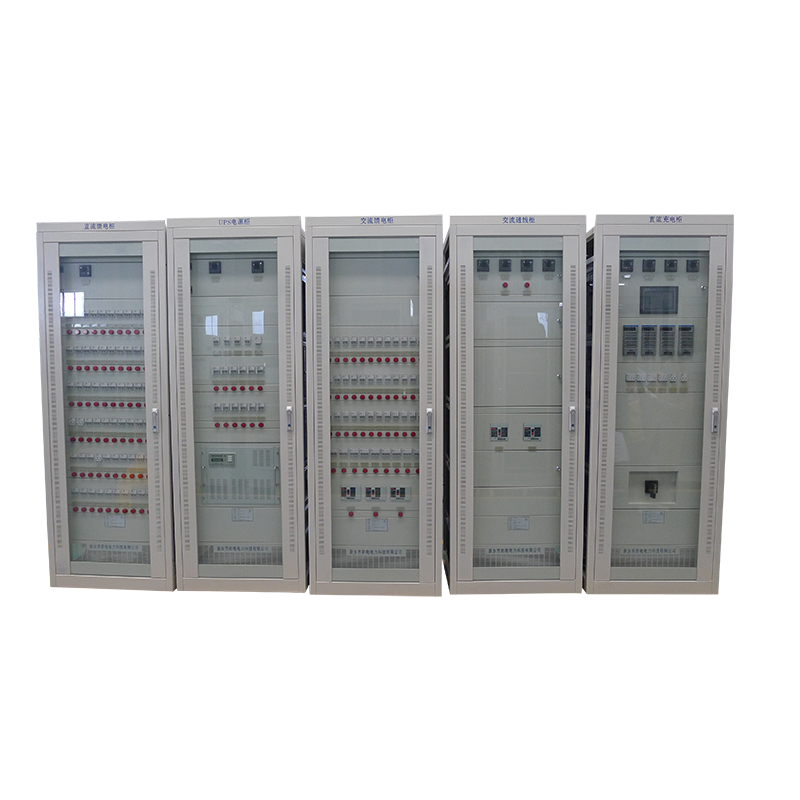

XDDL6智能一體化電源系統主要由ATS、充電單元、逆變電源、通信電源、蓄電池組及各類監控管理模塊組成。通信電源不單獨設置蓄電池及充電裝置，使用DC/DC電源模塊直接掛于直流母線。逆變電源直接掛于直流母線對重要負荷（如：計算機監控設備、事故照明等）供電。通過統一的智能網絡平臺，實現變電站電源的集中供電和統一的監控管理，進而實現在線的狀態檢測。其運行工況和信息數據能通過一體化監控單元展示并轉換為標準模型數據，以標IEC61850格式接入當?shù)刈詣?dòng)化系統的站控層交換機，并上傳至遠方控制中心。一體化電源系統共享直流操作電源的蓄電池組，取消傳統UPS和通信電源的蓄電池組和充電單元，減少維護工作量。建立專家智能管理系統，減少人工操作，提高運行可靠性。各子系統即能通過本系統的監測單元獨立運行監測，又能通過共享一體化監控單元實現對一體化電源系統全參數透明化管理。系統特點● 主監控采用7英寸/10英寸觸摸屏操作；● 監控系統采用模塊化積木式結構，多CPU分布式控制，內部通過RS485總線連接；● 可配置DC/DC,INV,UPS；● 可選配系列模塊構成系統，組態靈活；● 支持所有接線方案（含雙充電機、雙電池組、母線分段）；● 可支持雙組18/120節電池巡檢；● 可支持兩段母線絕緣支路檢測；● 主監控提供RS232/RS485接口，內置CDT、MODBUS兩種通訊協議,可與電站后臺系統連接,同時支持IEC61850規約。技術參數●交流輸入：   AC380V±15%，頻率50Hz±10%●輸出電壓：   180V — 286V 任意設定（220V系統）90V — 143V任意設定（110V系統）●輸出電流：   根據系統配置 （系統zui大配置16個整流模塊）●電池容量：   10Ah~3000Ah任意容量的直流系統●模塊限流：   10% — 110% 任意設定●工作效率：   > 92%●穩壓精度：   < 0.5%●紋波系數：   < 0.5%●穩流精度：   < 1%●電池充電管理：自動●電池溫度補償：用戶可設定●人機界面：800*480分辨率，觸摸屏操作●通訊接口：支持RS232和RS485通訊模式，支持MODBUS通訊規約，61850規約●柜體尺寸：800×600×2260也根據用戶要求定制●系統接線方案：所有接線方案

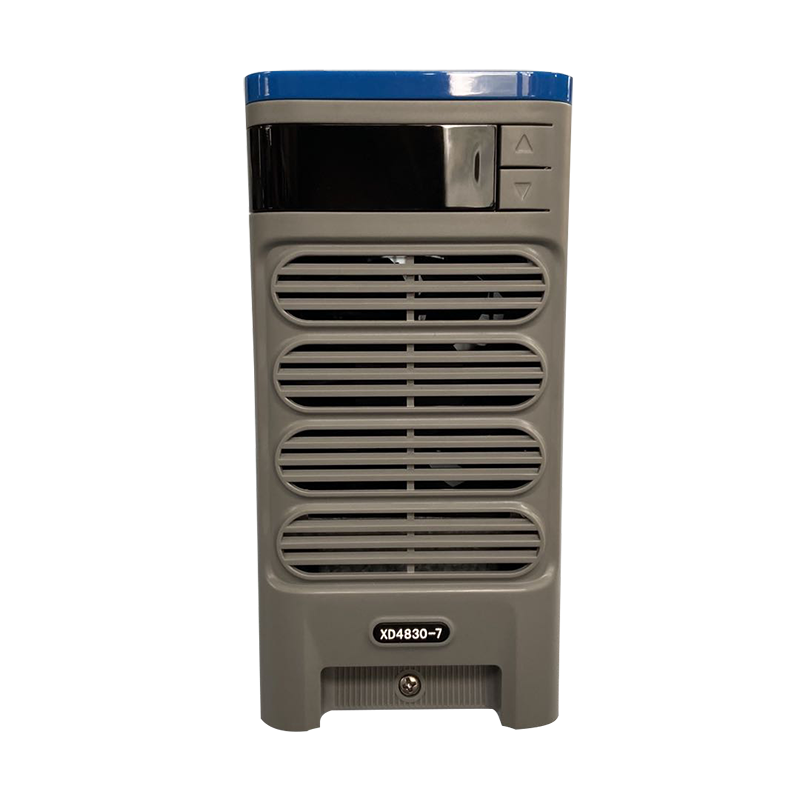

功率級采用世界先進技術---------變頻自然諧振軟開關技術；控制上采用智能控制技術；功率器件一律使用進口器件；產品具有性能穩定、可靠性高、輸出指標好等特點。電源模塊技術指標直流輸入直流輸入額定電壓：220V。電壓變化范圍：176VDC-286VDC。直流輸出輸出額定值： 48V/30A電壓調節范圍：43V-54V              輸出限流范圍：(10%-110%)×額定電流穩壓精度：≤0.6%紋波系數：≤0.5%（峰峰值/2）轉換效率：在額定輸入電壓、額定輸出電壓，滿載以上效率>90%。動態響應：在負載25%-50%-25%,50%-75%-50%變化下，超調≤±5%可聞噪聲：模塊≤55db 系統≤60db工作環境溫度：-10℃ -- 40℃絕緣特性絕緣電阻：正常大氣壓，相對濕度＜90%，無冷凝條件下，試驗電壓為1000VDC時，初級對次級、初級對保護地和次級對保護地之間的絕緣電阻≥10MW絕緣強度：初級對次級應能承受50Hz、2000VAC耐壓1分鐘，穩態漏電流≤25mA，無擊穿或飛弧現象；或者直流2800Vdc耐壓1分鐘，穩態漏電流≤1mA，無擊穿或飛弧現象；初級對保護地應能承受50Hz、2000VAC耐壓1分鐘，穩態漏電流≤25mA，無擊穿或飛弧現象；或者直流2800Vdc耐壓1分鐘，穩態漏電流≤1mA，無擊穿或飛弧現象；次級對保護地應能承受50Hz、1000VAC耐壓1分鐘，穩態漏電流≤25mA，無擊穿或飛弧現象；或者直流1400Vdc耐壓1分鐘，穩態漏電流≤1mA，無擊穿或飛弧現象；通訊對地打耐壓時，必須將模塊內部氣體放電管去掉，應能承受500Vdc耐壓1分鐘，穩態漏電流≤1mA，無擊穿或飛弧現象。模塊通信功能遙測：將模塊輸出電壓，輸出電流等，在主監控下顯示。遙信：將模塊工作狀態（保護/故障/正常）信號傳遞給主監控。遙控：可通過監控單元實現本機的開關機、電池管理功能。結構外型表：模塊外形尺寸與重量模塊型號D/MMW/MMH/MMM/KGXD4830-7316881783.1

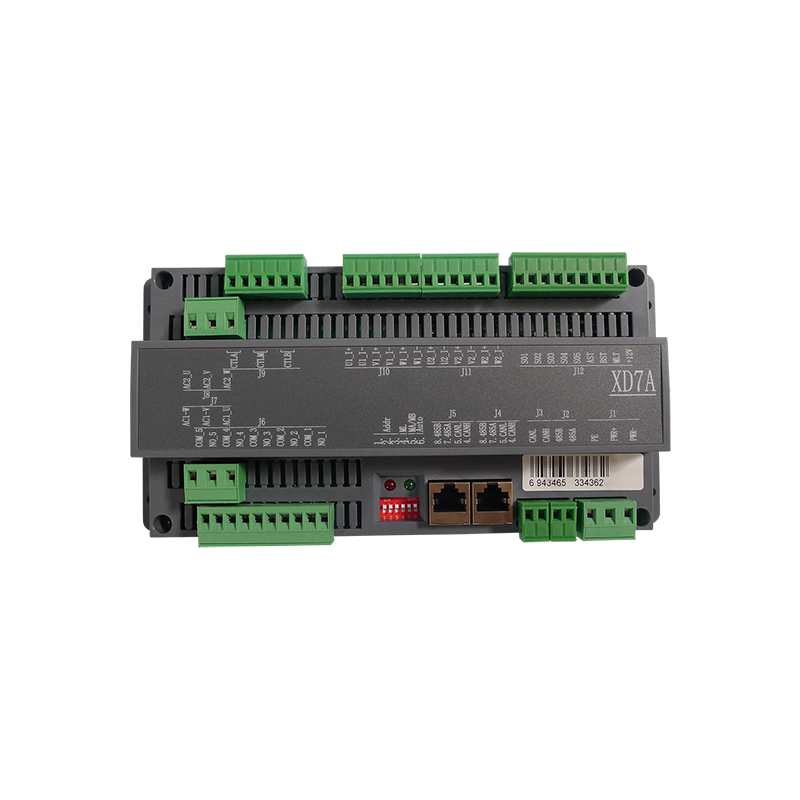

XD7A交流監控單元用于220V/110V直流電源系統，主要用于檢測2路三相交流電壓和電流，8路干接點輸入和控制8路干接點輸出。產品特點檢測2路三相交流電壓和電流。檢測8路干接點輸入和控制8路干接點輸出。配合撥碼開關實現多機并聯。提供RS485和CAN兩種通訊口。技術參數供電電壓：80VDC-300VDC通訊口：隔離RS485通訊與隔離CAN通訊檢測范圍及誤差：被測信號誤差測量范圍備注三相交流電壓≤5V0---480V/三相交流電流≤5%變比可設/結構與安裝尺寸安裝尺寸224.3mm×110.3mm，高35.6mm，固定開孔尺寸：213.5mm×82mm，采用M3螺釘固定。
